Закладные детали для опор освещения
Виды закладных деталей для опор освещения, особенности применения и способы монтажа.
Самыми востребованными среди металлических опор на сегодняшний день являются фланцевые опоры освещения. В отличие от единственного аналога – прямостоечных опор освещения, фланцевые опоры проще монтировать и демонтировать.
Прямостоечные опоры представляют собой единую конструкцию, которая состоит из наземной части, а также подземной части (как правило это еще несколько метров). За счет увеличенной длины усложняется транспортировка и монтаж опор освещения. Закладные детали для такой конструкции не требуются.
После бетонирования подземной части прямостоечной опоры демонтаж конструкции может быть произведен 2 способами:
1. Срезание наземной части опоры (повторное использование такой опоры или установка новой на прежнее место будет невозможно).
2. Удаление нескольких метров бетона из подземного котлована (трудоемкий процесс, в связи с чем редко применяется).
Фланцевые опоры освещения устанавливаются на закладную деталь фундамента. Такой способ монтажа предполагает бетонирование закладной детали таким образом, чтобы фланцевое основание оставалось над уровнем земли. В этом случае опора освещения, которая имеет ответный фланец, крепится к закладной детали при помощи метизов. Фланцевую опору легко демонтировать для переноса или замены, достаточно открутить метизы.
Виды закладных деталей для опор освещения
Закладная деталь фундамента подбирается исходя из особенностей грунта и наличия подземных коммуникаций в месте установки, не меньшее значение имеет ветровая нагрузка и характеристики опоры освещения.
Фундаменты ФМ
Это трубчатая закладная деталь, которая состоит из одной вертикальной трубы, к верху которой приварен фланец. Самый распространенный вид закладной детали. Подходит для установки в местах, где нет подземных коммуникаций и зыбкого грунта, которые могут помешать монтажу.
Выносные консольные фундаменты
Выносные консольные фундаменты – это фундаменты для опор освещения, которые уходят не вглубь, а располагаются горизонтально под землей, что позволяет монтировать опору с горизонтальным смещением фундамента в местах, где невозможно вырыть глубокий котлован, например, в месте прохождения инженерных коммуникаций.
Консольные фундаменты
Выносные консольные фундаменты – это закладные детали для опор освещения, состоящие из двух стальных труб, соединенных между собой в Г-образной форме. Такая конструкция закладной детали позволяет не только установить опору освещения со смещением, но и гарантирует конструкции повышенную устойчивость, что может потребоваться при определенном типе грунта или установке в местах с повышенной ветровой нагрузкой.
Особенности закладных деталей фундамента
Закладные детали фундамента трубчатого типа покрывают грунт-эмалью или слоем битума. Такое покрытие обеспечивает защиту от коррозии металла. По запросу возможно горячее цинкование.
В зависимости от типа опоры освещения фланцевая часть закладной детали может быть квадратной, с четырьмя отверстиями, или круглой, с 6 отверстиями под метизы и более.
Чем больше высота опоры освещения и ветровая нагрузка на нее, тем длиннее будет фундамент.
Закладные детали для опор освещения не являются универсальными, для каждой опоры необходимо подбирать закладную деталь с подходящими параметрами, это поможет избежать:
-
Несовпадения в диаметре фланца закладной детали и опоры освещения
-
Расхождение в форме фланцев закладной детали и опоры освещения
-
Разное расположение отверстий для метизов во фланце закладной детали и опоры
-
Смещение конструкции от ветровой нагрузки или размещаемого оборудования.
Виды закладных деталей к опорам освещения в наличии доступны в таблице.

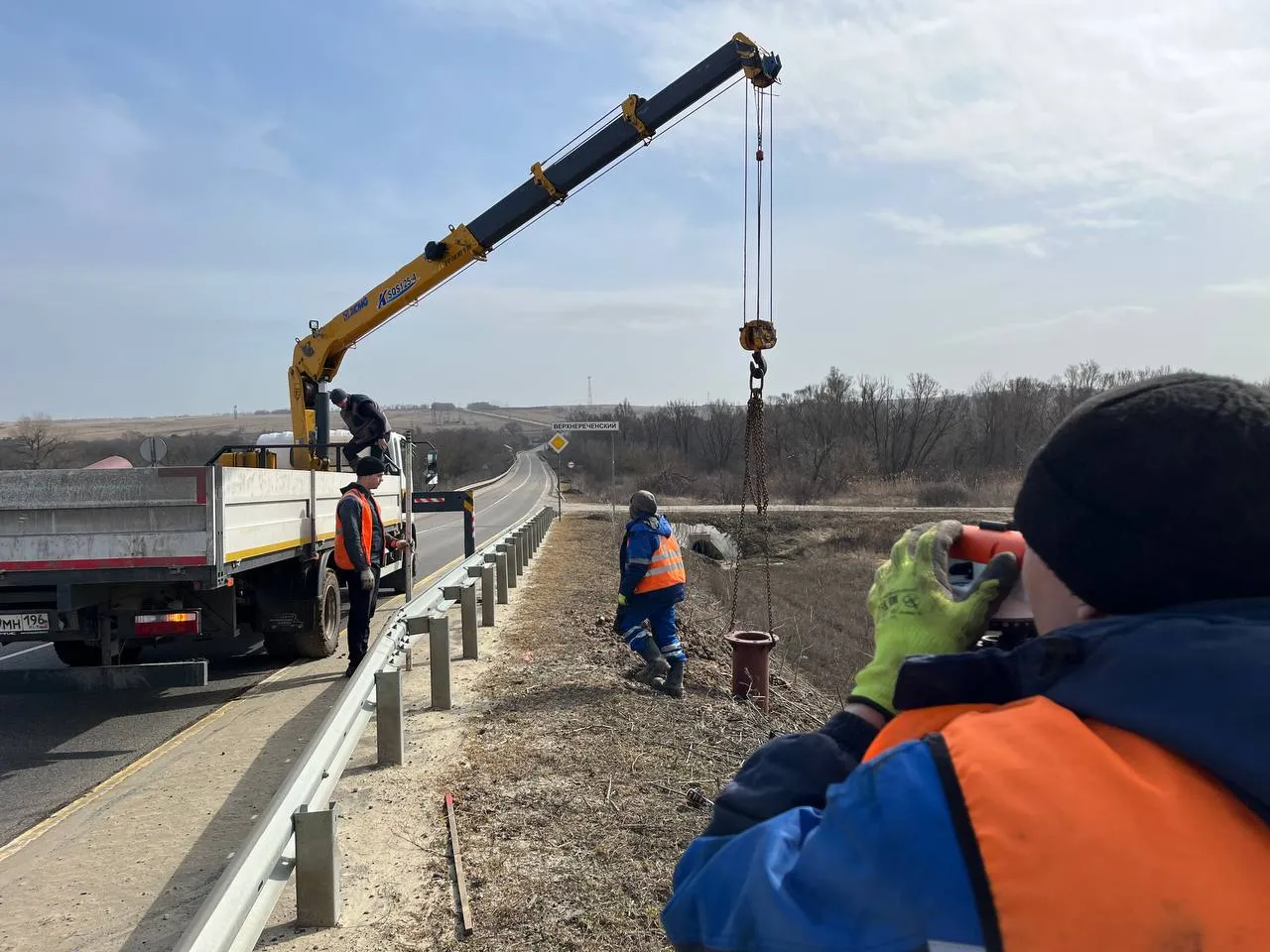

Монтаж закладной детали фундамента для опор освещения
Установка трубчатой закладной детали состоит из следующих этапов:
-
Подготавливается котлован, в который помещается закладная деталь таким образом, чтобы фланец был выше уровня земли на несколько сантиметров.
-
Закладная деталь фиксируется в центре котлована при помощи распорок.
-
Яма заливается бетоном класса min В-20 до верхнего уровня земли.
-
После застывания бетон покрывается слоем битума.
-
С помощью метизов на закладную деталь фундамента монтируется опора освещения.
Производители закладных деталей фундамента
Завод Энерго-Арсенал изготавливает опоры освещения и комплектующие к ним: закладные детали, кронштейны, уличные светильники.
Если Вам необходима помощь в выборе закладных деталей или Вы хотите узнать цену – менеджеры предприятия будут рады Вас проконсультировать.
Предприятие Энерго-Арсенал поставляет закладные детали фундамента в Москву, Екатеринбург и другие города РФ и стран Таможенного союза.
