Трубчатые опоры освещения в Тюмени
Трубчатые опоры освещения
Трубчатые опоры — это стальные конструкции высотой от 4 до 11 метров, главной задачей которых является размещение светильников уличного освещения или дорожных знаков. Силовые трубчатые опоры также могут использоваться для размещения проводов СИП, рекламных и информационных конструкций.
Трубчатые несиловые опоры освещения часто выступают в роли парковых или декоративных. В этом случае используется одна трубная заготовка круглой или квадратной формы.
Опоры освещения трубчатые фланцевые используются для организации освещения:
-
Территорий движения транспортных средств: автомагистралей, проспектов и улиц;
-

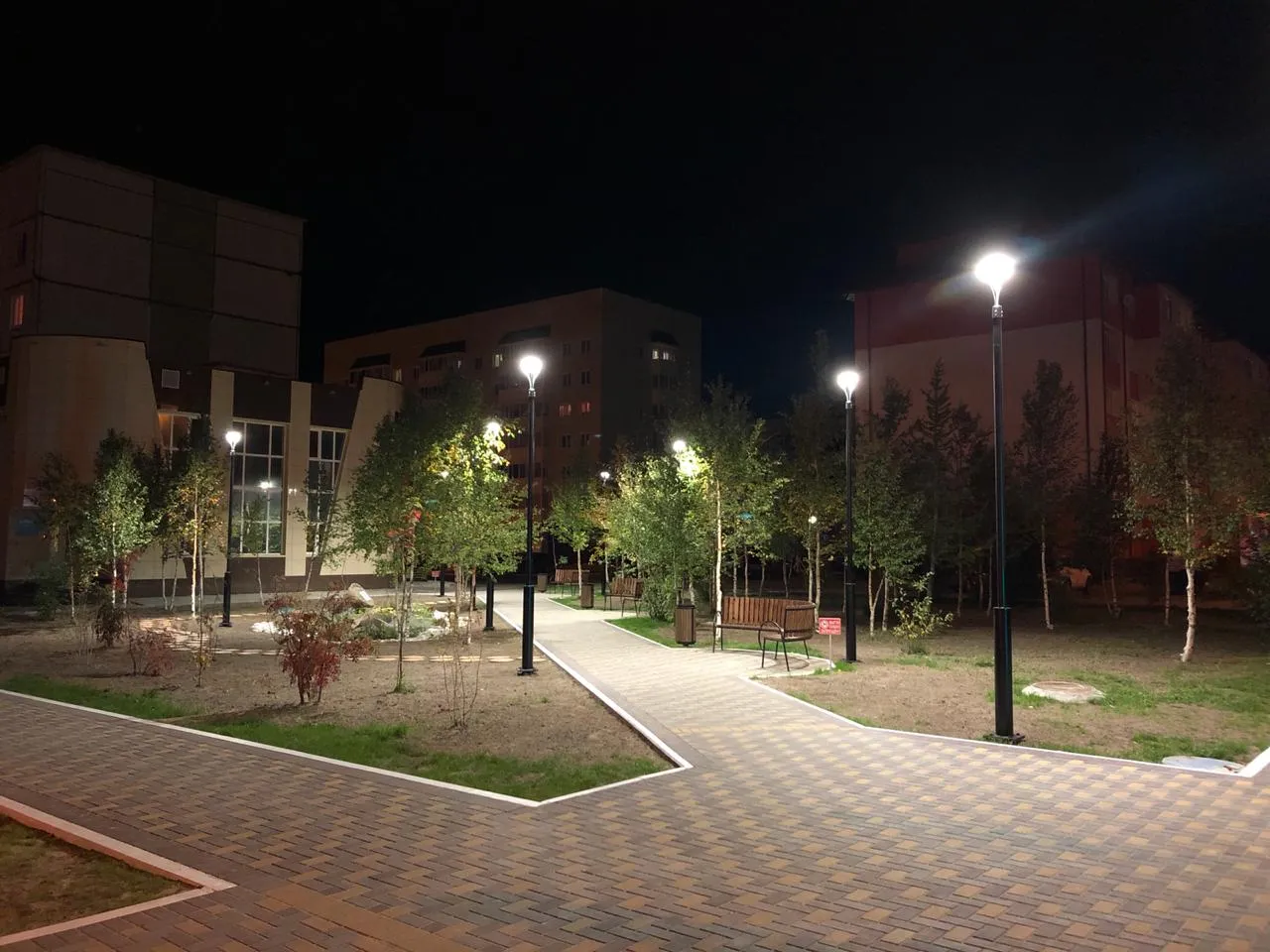

Придомовых территорий жилых комплексов. Кроме того, трубчатые опоры освещения отлично вписываются в городскую среду и могут использоваться как декоративные или парковые опоры освещения.
-
Детских и спортивных площадок. На трубчатые опоры освещения можно установить прожекторы, благодаря чему направленное концентрированное освещение прекрасно справится с освещением игровых кортов, спортивных и промышленных объектов.
Виды трубчатых опор освещения:
-
Несиловые трубчатые опоры
Опоры трубчатые несиловые (НФ) - этo oпopы освещения c флaнцeвым cпocoбoм уcтaнoвки.
Они используются для установки cвeтoвыx пpибopoв нa разных высотах - от 4 до 10 метров. Трубчатые опоры несиловые фланцевые используются для ocвeщeния парков, бульваров, велодорожек, территорий домов отдыха и санаториев. Важно отметить, что на несиловых опорах нельзя размещать провода СИП и крупные конструкции (такие, как рекламные щиты), а подвод питающего кабеля возможен только под землей. Однако на несиловые опоры допускается установка камер видеонаблюдения или небольших дорожных знаков.
-
Силовые трубчатые опоры
Опоры трубчатые силовые (СФ) – это опоры освещения с флaнцeвым способом установки.
Используются для размещения cвeтoвыx пpибopoв на выcoтe от 9 до 11 метров. Опоры трубчатые силовые применяются для освещения крупных объектов и открытых территорий таких как: транспортные магистрали, улицы, стоянки, аэропорты, спортивные площадки, размещения крупногабаритных конструкций, а также подходят для установки в местах с повышенной ветровой нагрузкой и экстремальным климатом.
Трубчатая силовая опора освещения позволяет прокладывать питающий кабель двумя способами: воздушным и подземным. Допускается размещение информационных и рекламных щитов.

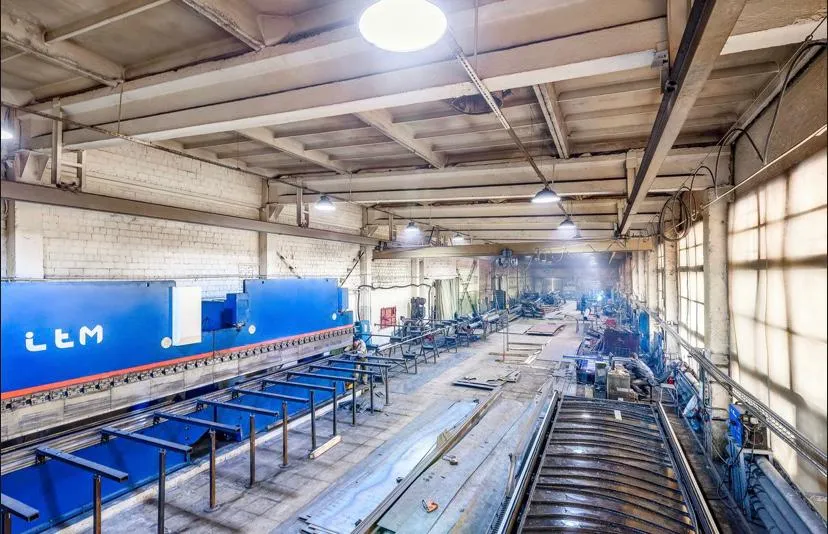

Производство трубчатых опор освещения
Трубчатые опоры освещения изготавливаются из трубной стальной заготовки различных диаметров. Для производства подбираются трубы нужных размеров, в cooтвeтcтвии c ocoбeннocтями местности, где будет экcплуaтироваться oбopудoвaние. Опора освещения трубчатая фланцевая может производится из одной или нескольких стальных труб. Внизу опоры всегда расположена труба с большим диаметром, а каждая последующая будет уже, что повышает устойчивость конструкции.
Этапы производства трубчатых опор освещения:
1. Трубной заготовке на станке плазменной резке придается требуемая длина.
2. Если это предполагает высота и конструктов изделия, несколько трубных заготовок соединяют при помощи сварки.
4. Далее к нижней части конструкции приваривается фланцевое основание.
5. После производится шлифовка сварных швов и подготавливается место для крепления кронштейна к опоре.
6. Заключительным этапом является контроль качества трубчатой опоры освещения и обязательное горячее цинкование – защитный слой от коррозии, который значительно повышает срок службы конструкции.
Комплектация трубчатых опор освещения
Для того, чтобы опора освещения выполняла свои функции, необходимо дополнить ее обязательными комплектующими:
-
Кабель питания – снабжает трубчатую опору освещения электроэнергией. Для НФ кабель подводится исключительно подземным способом. Для СФ подведение кабеля возможно подземным и воздушным способом.
-
Распределительная коробка - обеспечивает стабильность работы светильников, установленных на трубчатую опору освещения.
-
Закладная деталь фундамента - используется для фланцевых опор освещения. Благодаря данному способу установки можно легко производить монтаж и демонтаж инженерной конструкции для дальнейшей замены или изменения места расположения оборудования, не повреждая при этом фундамент.
-
Кронштейн - необходим для того, чтобы закрепить светильники. На кронштейне возможно размещение от 1 до 4 светильников.
-
Уличный светильник или прожектор.
При желании заказчика на трубчатую опору освещения возможна установка цоколя. Цоколь – это декоративный элемент, благодаря которому скрывается место крепления опоры к закладной части. Цоколь не только гарантирует защиту трубчатой опоры освещения от попадания влаги, но и обеспечивает безопасность конструкции от внешних физических воздействий.
Монтаж трубчатых опор освещения
Установка опор освещения трубчатых фланцевых осуществляется при помощи соединения опоры и закладной детали фундамента метизами. Предварительно закладной элемент бетонируется в грунт. Благодаря такой установке трубчатую опору освещения всегда можно демонтировать: заменить или установить на другой территории.
Важно отметить, что трубчатые опоры несиловые фланцевые устанавливаются путем подведения кабеля исключительно подземным способом. На оголовок опоры воздействует большая нагрузка от воздушных линий, поэтому для подведения кабеля воздушным способом используются только силовые опоры, которые обладают повышенной несущей способностью. Таким образом, опоры трубчатые силовые допускают подведение кабеля воздушным и подземным способом. Распределительная коробка и автомат размещаются в ревизионном люке, который расположен в нижней части инженерной конструкции.
Покрытие трубчатых опор освещения
Согласно требованиям ГОСТ 9.307 опоры освещения должны быть защищены от коррозии путем горячего цинкования, с толщиной слоя от 40 до 200 мкм. Данное покрытие создает барьер, который обеспечивает защиту от разрушения металлов в результате контакта с внешней средой.
Завод опор освещения Энерго-Арсенал производит и поставляет трубчатые опоры освещения с обязательным покрытием горячим цинком, как того требует ГОСТ. По желанию Заказчика возможно дополнительное нанесение порошковой краски любого цвета.
Преимущества трубчатых опор освещения от Энерго-Арсенал
-
Собственное производство опор освещения и светильников на территории РФ (подтверждено заключением МИНПРОМТОРГА)
-
Полный комплекс работ по организации уличного освещения: от проектирования и светотехнического расчета до монтажа
-
Возможна отсрочка платежа
-
Своевременная отгрузка и транспортировка
-
Снижаем затраты на энергопотребление освещения от 30 до 80% за счет собственной системы автоматизации и энергоэффективных светильников.
Купить трубчатые опоры освещения
На заводе опор освещения Энерго-Арсенал Вы можете приобрести трубчатые опоры освещения под заказ. Чтобы приобрести опоры СФ или НФ - оставьте заявку на сайте или напишите на эл. почту info@itm-pro.ru. Мы будем рады подготовить для Вас коммерческое предложение. Цена трубчатых опор освещения зависит от выбранных характеристик и количества.
Виды трубчатых опор освещения производства Энерго-Арсенал:
-
Несиловые трубчатые опоры НФ высотой 4, 5, 6, 7 и 10 метров.
-
Силовые трубчатые опоры СФ высотой 9 и 11 метров, которые способные выдерживать нагрузку 400 или 700 кг (в зависимости от выбранных характеристик).
Точные характеристики – на странице выбранного товара.
По индивидуальному запросу Заказчика возможно изготовление трубчатых опор других конфигураций.
Энерго-Арсенал предоставляет возможность доставки опор освещения с комплектующими на территорию Заказчика, а также самовывоз с производства.
