Комплектация опор освещения

Опора освещения – это столб, изготовленный из металла, дерева или железобетона.

В этом материале мы поговорим о комплектации стальных опор освещения, пожалуй, самых популярных на сегодняшний день.

Стальные опоры применяются для организации освещения наружных объектов: дорог и трасс, дворовых территорий, парковых зон и площадей.

Для того, чтобы опора освещения успешно выполняла свои функции, ее необходимо укомплектовать:

• Закладной деталью фундамента (для фланцевых опор)

• Кронштейном

• Уличными светильниками

• Метизами

• Питающим проводом и заземлителем.

Подробнее обо всех необходимых элементах и типах опор освещения мы расскажем далее.

Какие задачи может выполнять опора освещения?

Комплектация опор освещения будет зависеть от того, какую задачу они должны выполнять.

Это может быть:

• Организация наружного освещения

В этом случае опора в обязательном порядке комплектуется уличными светильниками (которые крепятся либо напрямую к опоре, либо через кронштейн), питающим кабелем, заземлителем, метизами и, вариативно, закладной деталью фундамента.

• Размещение видеокамер и датчиков движения

В этом случае для фланцевых опор понадобится закладная деталь фундамента и метизы.

• Подвес проводов СИП (воздушный способ прокладки электрокабеля)

Для фланцевых опор также будет необходима закладная деталь и метизы.

• Размещение рекламных и информационных конструкций

Для фланцевых опор также будет необходима закладная деталь и метизы.

• Размещение молниеприемника

Молниеприемник чаще всего размещают на фланцевую опору, поэтому для ее установки вновь понадобится закладная деталь и метизы, помимо установки молниеприемника, необходимо будет обеспечить качественное заземление.

Опора освещения может выполнять сразу несколько функций, например, организации освещения, размещение камер видеонаблюдения и подвес проводов СИП.

На заводе опор освещения Энерго-Арсенал вы можете приобрести опоры освещения как из наличия, так и под заказ.

Характеристики и цены опор освещения в наличии доступны на странице Наличие на складе.

Типы опор освещения

Для того, чтобы понимать, как укомплектовать опору освещения, необходимо понимать ее тип. Например, на способ монтажа опоры освещения будет влиять то, является опора прямостоечной или фланцевой.

Прямостоечные опоры освещения

Прямостоечные опоры освещения - это единая конструкция, которая, условно, состоит из наземной и подземной части. Закладная деталь для таких опор не требуется, однако их цена приблизительно равна стоимости фланцевой опоры с закладной деталью, а монтаж и демонтаж выполняется сложнее.

Монтаж прямостоечной опоры производится следующим образом: в заранее вырытый и подготовленный котлован помещается подземная часть опоры, которая затем бетонируется. После такой установки демонтаж, как правило, производится путем срезания наземной части, что делает такую опору непригодной для дальнейшего использования, а установка новой опоры освещения в том же месте будет затруднена.

Фланцевые опоры освещения

Фланцевые опоры освещения являются более оптимальным вариантом.

Фланцевая опора освещения – это стальной столб с фланцевым основанием, который устанавливается на закладную деталь фундамента с ответным фланцем.

Монтаж фланцевой опоры освещения производит следующим образом:

• Закладная деталь фундамента бетонируется в заранее вырытом и подготовленном котловане таким образом, чтобы фланец был расположен над поверхностью земли.

• Затем к фланцевому основания при помощи метизов крепится опора. Демонтировать опору для замены или переноса в этом случае просто – достаточно отсоединить ее от закладной детали, раскрутив метизы.

Комплектующие для опоры уличного освещения

1. Закладная деталь фундамента

Для любой опоры освещения фланцевого типа, вне зависимости от ее назначения, понадобится закладная деталь.

Закладная деталь фундамента – это необходимый элемент для монтажа фланцевой опоры освещения, который состоит из стальной трубы с приваренным к ней фланцем.

Толщина стали, высота и диаметр трубы, а также форма фланца и количество отверстий на нем определяется характеристиками опоры освещения и местом установки.

Предприятие Энерго-Арсенал изготавливает три вида фланцевых закладных деталей.

Виды закладных деталей фундамента для опор освещения

• Фундаменты ФМ

Это трубчатая закладная деталь, которая состоит из одной вертикальной трубы, к верху которой приварен фланец.

• Выносные консольные фундаменты

Выносные консольные фундаменты – это фундаменты для опор освещения, которые уходят не вглубь, а располагаются горизонтально под землей, что позволяет монтировать опору с горизонтальным смещением фундамента в местах, где невозможно вырыть глубокий котлован, например, в месте прохождения инженерных коммуникаций.

• Консольные фундаменты

Выносные консольные фундаменты – это закладные детали для опор освещения, состоящие из двух стальных труб, соединенных между собой в Г-образной форме. Такая конструкция закладной детали позволяет не только установить опору освещения со смещением, но и гарантирует конструкции повышенную устойчивость, что может потребоваться при определенном типе грунта или установке в местах с повышенной ветровой нагрузкой.

Закладные детали фундамента трубчатого типа покрывают грунт-эмалью или слоем битума.

2. Кронштейны для опор освещения

Кронштейны для опор освещения – это изделия из трубной стальной заготовки, которые используются для крепления уличного светильника к опоре освещения.

Консольные кронштейны для опор освещения

Консольны кронштейны являются наиболее распространенным вариантом крепления светильника к опоре освещения.

Выделяют однорожковые, двухрожковые, трехрожковые и четырехрожкоые кронштейны. На каждый рожок можно установить по одному светильнику, таким образом, в зависимости от конфигурации консольного кронштейна, на нем можно разместить от 1 до 4 уличных светильников.

Рожки на консольном кронштейне могут быть однонаправленными – находиться друг под другом или разнонаправленными – под 90 или 180 градусов.

Для защиты от коррозии консольные кронштейны покрывают горячим цинком. Крепление  кронштейна на опору освещения производится при помощи метизов или хомутов.

Декоративные кронштейны для опор освещения

Предприятие Энерго-Арсенал предлагает декоративные кронштейны со встроенными светильниками, при установке на трубчатую опору освещения и нанесении верхнего покрытия методом порошковой покраски, конструкция практически не будет отличаться от парковой опоры освещения и подойдет для установки в скверах, дворах ЖК и на набережных.

Подробнее о декоративных кронштейнах со встроенными светильники – в следующем пункте нашего материала.

3. Уличные светильники для опор освещения

Уличные светильники – это специальное световое оборудование, которое отличатся повышенной устойчивостью к воздействию пыли, влаги, перепадов температур и обеспечивает высокий уровень яркости света за счет увеличенной мощности.

Способы установки уличных светильников:

1. На консольный кронштейн

В этом случае уличный светильник устанавливается на кронштейн, который монтируется на опору освещения.

2. На приставной кронштейн

Приставной кронштейн позволяет разместить уличный светильник на вертикальной поверхности, такой как стена здания или боковая часть опоры освещения.

3. Напрямую на опору уличного освещения

Конфигурация некоторых консольных, а также парковых светильников позволяет монтировать их напрямую на опору освещения.

Виды уличных светильников

• Консольный уличный светодиодный светильник

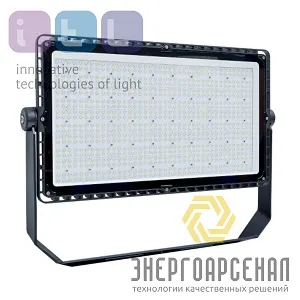

• Прожекторный светильник

• Парковый светильник

В целях экономии электроэнергии и продления срока службы на сегодняшний день все чаще выбор делают в пользу светодиодных светильников. Уличные светодиодные светильники способны выдерживать перепады температур от -60 до +50 градусов. Срок службы уличных светодиодных светильников от предприятия Энерго-Арсенал составляет не менее 100 000 часов. А применение совместно с системой автоматизации освещения позволяет снизить затраты на электроэнергию от 30 до 80%.

Помимо светодиодных светильников, на рынке уличного освещения можно найти уличные лампы ЖКУ, РКУ, НКУ, РСУ и ЖКУ. Перед включением таким уличным светильникам необходим прогрев, их работа сопровождается шумом и мерцанием света, а максимальный срок службы составляет около 32 000 часов. Все это, совместно с повышенным потреблением э/э, делает выбор газоразрядных уличных светильников устаревшим решением.

О том, на какие критерии стоит обратить внимание при выборе уличных светодиодных светильников - в нашем материале.

4. Метизы для опор освещения

Метизы – это крепежи, которые используются для фиксации кронштейнов к опоре освещения, а также опоры уличного освещения к закладной детали фундамента.

При покупке опор освещения мы рекомендуем обязательно проверить наличие метизов в заказе. К метизам относятся разные типы крепежа, такие как болты, гайки и шайбы, которые должны совпадать с диаметром отверстий в опоре.

5. Питающий кабель и заземление

Для успешного функционирования опор освещения к светильникам необходимо подвести электрокабель, также внутри опоры освещения может быть установлена распределительная коробка, которая повышает стабильность работы уличного освещения.

Помимо этого, обязательным при установке опор освещения является организация заземления, для этого используют изолированные или заземленный нейтрали.

Производители опор освещения

Предприятие Энерго-Арсенал более 17 лет работает на рынке уличного освещения и производит уличные светильники, а также опоры освещения с комплектующими.

Наши специалисты помогут подобрать необходимое оборудование – произведут светотехнический расчет, расчет ветровой нагрузки и проектирование.

На заводе опор освещения Энерго-Арсенал вы можете приобрести опоры освещения и уличные светильники из наличия или под заказ.

Чтобы купить опоры освещения – оставьте заявку на сайте или свяжитесь с нами по указанным контактам.
